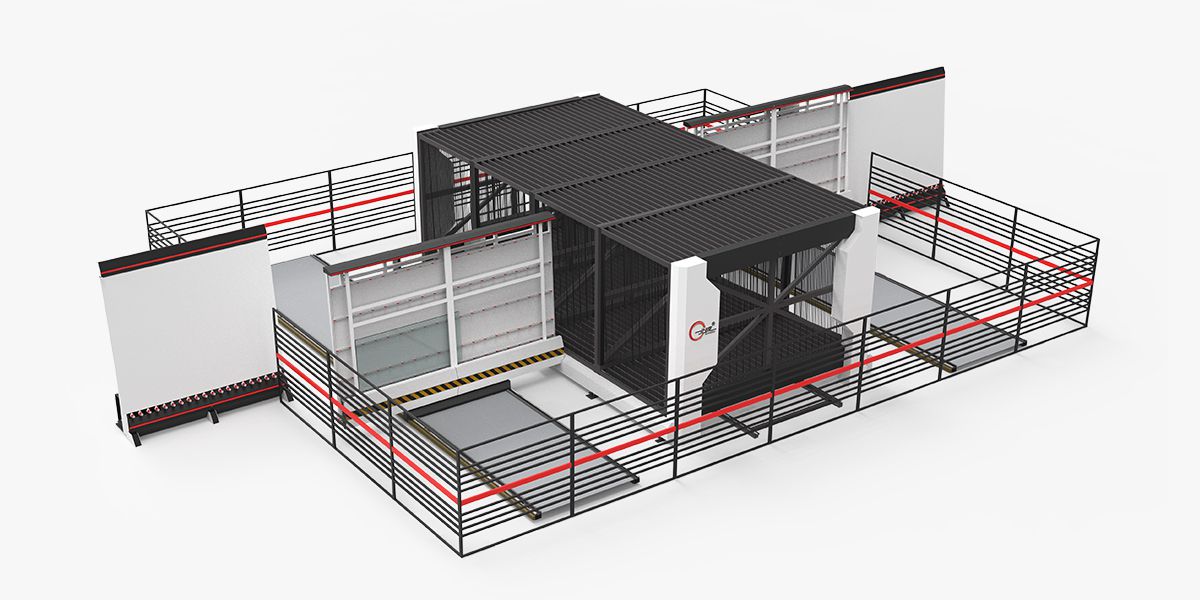

Vertikales Lagersystem für Glasscheibe

Auswählbare Farben:

Komponenten
Inspektionstisch, Shuttle-Förderer, Glaskäfige, automatische vertikale Be- und Entlademaschine (optional).

Funktion
Rechteckige Glasscheibe nach der Größenmessung vertikal und stapelweise in die Käfige fördern; Glasscheibe nach den Anforderungen des Systems in einer angemessenen Abfolge herausbringen; Glas für das nächste Produktionsverfahren sortieren und lagern. Jeder Käfig kann eine einzelne oder mehrere Glasscheiben einspeichern, um den Lagerraum auszunutzen.

Anwendungsbereich
Glasscheibe
1. Nach dem Schneiden sortieren;
2. Nach dem Säumen und Reinigen sortieren und lagern;
3. Den Anweisungen oder Arten zufolge vor dem Bearbeiten sortieren und lagern;
4. Den Anweisungen oder Arten zufolge vor IGU sortieren, lagern und angleichen.

Inspektionstisch: Glasgröße messen (Länge und Breite), damit die Informationen mit den sonstigen Informationen (z.B. Kunden, Dicke, Veredelungstechnik usw.) übereinstimmen.
Maximale Glasgröße: 3500×2500mm
Minimale Glasgröße: 300×300mm
Glasdicke: 3~12mm
Präzision：±1mm(Innerhalb 2000mm)
Geschwindigkeit: 10S

Shuttle-Förderer: Je nach Informationen Glas zum bestimmten Käfig fördern (oder aus bestimmtem Käfig herausbringen)

Schrittgeschwindigkeit: 120m/min;
Fördergeschwindigkeit: 40m/min;
Positionsgenauigkeit: ±2mm

Glaskäfig: besteht aus dem Käfig und dem Wagen auf dem Boden, der bestimmte Gasscheibe hinein- oder herausbringen kann.

Maximale Glasgröße: 2500×3500mm
Minimale Glasgröße: 600×600mm
Glasdicke: 3~12mm
Käfigmenge: 40 grids pro Käfig
Käfig-Lagerung: eine oder mehrere Scheibe pro Käfig
Käfigraum: 2500×4200mm、1500×4200mm
